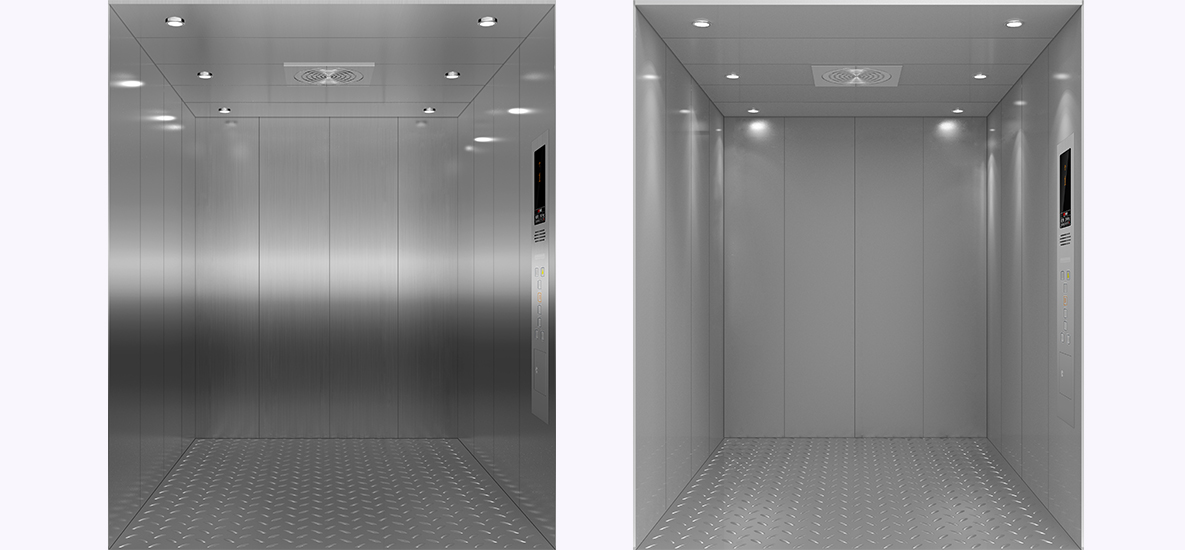

ATLAS-WT3/WT5電梯是我公司開發的無機房載貨電梯，其采用永磁同步無齒輪主機、變頻調速驅動、變頻門系統，具有環保、節能、安全、可靠、平穩等特點，整體布置簡便。廣泛用于工廠、生產線、倉庫、商場、購物中心、展覽館等貨運物流場所。
| 序號 | 系列 | ATLAS-WT3 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 額定載重 | 1500 | 2000 | 2500 | 3000 | |||||
| 2 | 速度(m/s) | 0.5 | 1.0 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1.0 | |
| 3 | 曳引比 | 4:1 | ||||||||
| 4 | 轎廂導軌數量 | 2 | ||||||||
| 5 | 控制方式 | 全集選控制 | ||||||||
| 6 | 驅動方式 | VVVF驅動 | ||||||||
| 7 | 門機控制 | VVVF變頻門機 | ||||||||
| 8 | 主機形式 | 永磁同步無齒輪主機 | ||||||||
| 9 | 主控系統 | CTRL80 | ||||||||
| 10 | 通訊方式 | 串行通訊 | ||||||||
| 11 | 轎廂規格mm (凈寬×凈深×凈高) | 1600×2100×2200 | 1800×2300×2200 | 2000×2500×2200 | 2300×2500×2200 | |||||
| 12 | 開門尺寸mm(凈寬×凈高) | 1400×2100旁開雙折 | 1600×2100旁開雙折 | 1800×2100中分雙折 | 2000×2100中分雙折 | |||||
| 13 | 井道尺寸mm (凈寬×凈深) | 單開 | 2700×2500 | 3600×2900 | 3300×2900 | 3600×2900 | ||||
| 對開 | 2700×2600 | 3600×3000 | 3300×3000 | 3600×3000 | ||||||
| 14 | 提升高度 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | |
| 15 | 主機位置 | 井道頂部 | ||||||||
| 16 | 頂層高度 | 4300 | 4300 | 4300 | 4300 | 4400 | 4400 | 4400 | 4400 | |
| 17 | 底坑深度 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 18 | 電機額定功率(kW) | 6.2 | 11.1 | 8.0 | 15.6 | 8.4 | 16.7 | 10.5 | 20.9 | |
| 19 | 額定電流(A) | 15 | 25 | 20 | 34 | 19 | 38 | 23 | 44 | |
| 20 | 額定載重時啟動電流(A) | 22.5 | 37.5 | 30 | 51 | 28.5 | 57 | 34.5 | 66 | |
| 21 | 抱閘電壓(V) | 啟動DC110，維持DC80 | 啟動DC110，維持DC80 | |||||||
| 22 | 電梯主電源及最小配線要求 (RVV多股軟線) | 380V，50Hz三相五線制，零地線分開，接地電阻≤4Ω，電源容量見《電梯井道土建圖》電梯參數表的要求 | ||||||||
| 3×6mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×10mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×10mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×10mm2+2×6mm2 | |||
